在現代電子制造業中，開關電源作為各類電子設備的"心臟"，其性能穩定性直接關系到終端產品的質量與可靠性。源儀電子針對開關電源測試領域推出的ATE（自動測試設備）測試系統，為AC-DC電源產品提供了一套高效、精確的電源自動化測試解決方案。本文將深入探討這一系統如何滿足150W單路輸出開關電源的測試需求。

一、開關電源ATE測試系統規格與兼容性

1.1 電源項目規格支持

源儀電子ATE測試系統專為客戶的開關電源規格定制設計：

產品類型：開關電源，兼容AC-DC產品

輸出配置：單路輸出產品

最大功率：150W

AC輸入范圍：70-350V；50-60Hz

DC輸出規格：30V/5A/150W

1.2 測試治具的創新設計

本次系統的亮點在于其測試治具的兼容性設計：

定制化治具：根據客戶產品特性專門設計制造

高效并行測試：兼容8 PCS同時切換測試設計

快速換型：適用于多型號電源產品的快速切換測試

精確對接：確保每個測試點的穩定可靠接觸

二、電源測試項目解析

客戶要求測試項目：

1、靜態輸出電壓測試；

2、輸出電流測試；

3、紋波電壓測試；

4、50%負載輸出電壓；

5、100%負載輸出電壓；

6、開關機時間測試；

7、轉換效率測試；

8、動態測試；

9、輸入電壓電流測試；

10、輸入功率測試；

11、功率因數測試；

12、輸入過流保護測試；

13、輸出過載保護；

14、短路保護測試；

15、過溫保護測試。

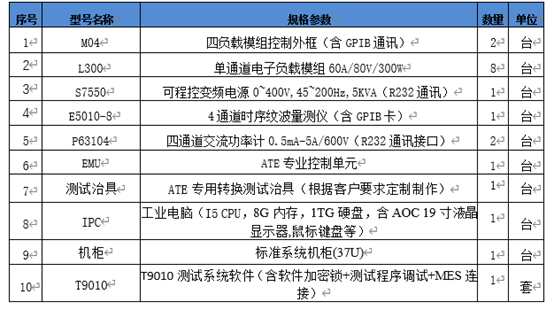

三、系統主要設備配置清單

四、ATE測試系統應用價值分析

1 生產效率提升

測試時間減少：并行測試設計將測試效率提高數倍

人力成本降低：自動化測試減少對熟練技工的依賴

產能提升：實現24小時不間斷測試運行

2 質量保障增強

測試一致性：消除人為操作差異，確保測試結果一致

覆蓋面廣：多項測試項目覆蓋電源關鍵參數

早期缺陷發現：及時發現設計或制造缺陷，降低返修成本

3 數據化管理

測試數據可追溯：每個產品的測試數據完整記錄

統計分析：大數據分析幫助優化產品設計和生產工藝

報告自動生成：標準化的測試報告自動生成

源儀電子開關電源ATE測試系統通過創新的8 PCS并行測試設計和多種測試項目覆蓋，為開關電源制造商提供了一套完整的電源自動化測試解決方案。該系統不僅大幅提升了測試效率和一致性，更為產品質量提供了可靠保障，幫助企業在激烈的市場競爭中建立質量優勢。

隨著電源技術的發展和市場對產品質量要求的不斷提高，自動化、智能化的ATE測試系統將成為電源制造企業的標準配置。源儀電子將繼續致力于測試技術的創新，為客戶提供更先進、更可靠的測試解決方案。
